Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Gilles-34 le Mar 30 Sep 2008, 01:49

Premiere étape:
* Ancien aquarium avant la fuite & intervention d'Alain
* Détail de la technique: Filtre, Eclairage






Deuxieme étape:
* 3 Poteaux 150mm en siporex
* Cadre en métal 50x50mm avec mousse de 15mm
* Scellement au ciment liquide avec mise à niveau











Troisieme étape:
* Filtration sur mousse
* Refuge de 80L avec éclairage étanche
* Ecumeur HS bi-pompes en niveau constant
* Bac à pompe de relevage & détecteur de niveau










Quatrieme étape:
* 2 Rampes Arcadia 2X 250W 14000°K
* 2 Tubes T5 39W Osram Bleu W67
* Hauteur réglable par chaîne sécurisée
* Horloge double par rampe, Tableau électrique et disjoncteur divers














Cinquieme étape:
* Controle du niveau par le chef
* Controle des éclairages




A la prochaine, pour de nouvelles aventures !!

Ps: Fabrication de la cuve avec livraison & branchements


Dernière édition par Gilles-34 le Sam 11 Oct 2008, 23:59, édité 2 fois

_________________
avatar
Gilles-34
Posteur d'élite

Age : 69
Localisation : Pignan-34
Nombre de messages : 529
Date d'inscription : 08/10/2007

http://www.Aqua-Distribution.com

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Invité le Mar 30 Sep 2008, 08:58

Superbe Gilles, chapeau pour ce magnifique projet. Cool

Invité
Invité


Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par sissi34 le Mar 30 Sep 2008, 09:51

WAAAOOUUUUU ! LE MATOS cyclops cyclops cyclops

Ca fait vraiment réver, vivement la suite bounce
avatar
sissi34
Posteur d'élite

Age : 58
Localisation : BOUJAN SUR LIBRON (34)
Nombre de messages : 633
Date d'inscription : 05/07/2008

http://www.votreblogpro.com

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Invité le Mar 30 Sep 2008, 14:02

le chef va avoir un sacre jouet Wink

Invité
Invité


Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par decibel34 le Mar 30 Sep 2008, 14:50

ca va etre grandiose!
avatar
decibel34
Morpion bien collé!!
Morpion bien collé!!

Age : 42
Localisation : Lieuran les beziers
Nombre de messages : 338
Date d'inscription : 06/10/2007

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Patrice_B le Mar 30 Sep 2008, 15:04

Encore plus beau qu'avant ;-)
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Sylvie34 le Mar 30 Sep 2008, 18:12

Que dire de plus
avatar
Sylvie34
Morpion bien collé!!
Morpion bien collé!!

Age : 60
Localisation : BEDARIEUX
Nombre de messages : 262
Date d'inscription : 09/05/2008

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par alain34 le Mar 30 Sep 2008, 21:56

bonsoir peponne, cela avance assez vite, la mise en eau approche, du trés beau boulot pour un projet grandiose, à + alain
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Gilles-34 le Mer 01 Oct 2008, 19:57

Sixiéme étape:
* Découpe du gabarit en pvc 5mm
* Nettoyage et collage des glaces de cuve
* Séchage +-15 jours

Préparation & assemblage du fond et face arriere


Assemblage & collage des cotés

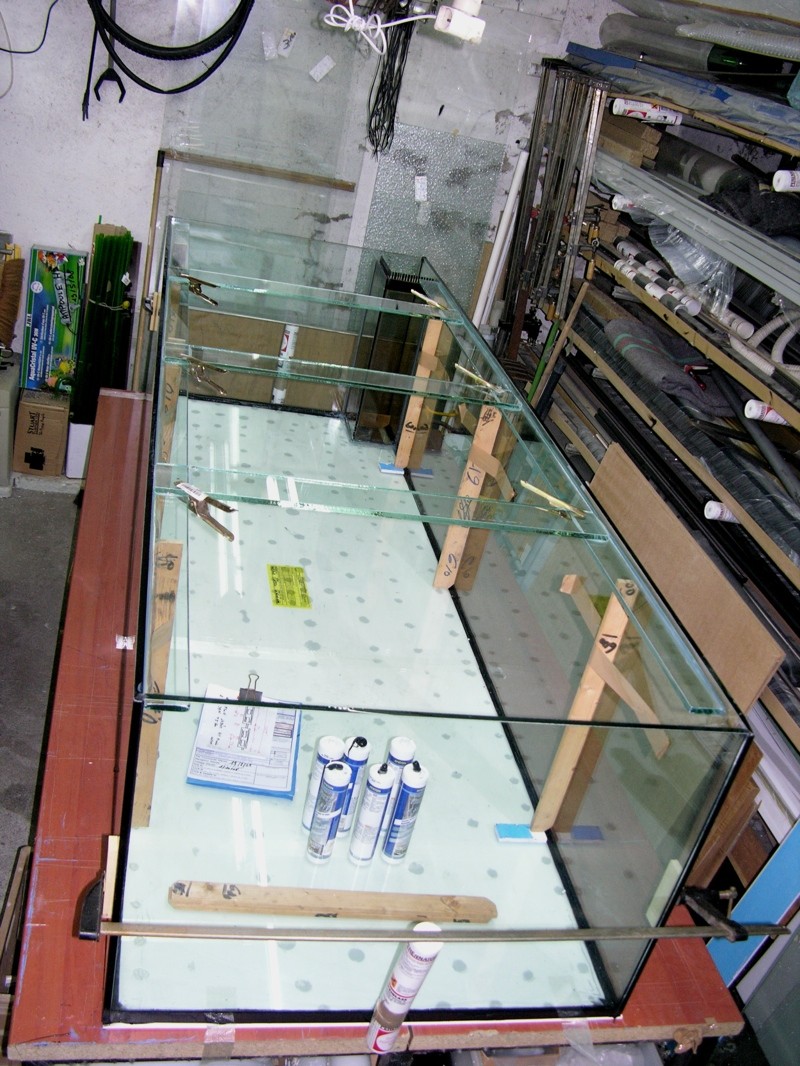

Cuve avec 5 faces collées






Les perçages de fond


A la prochaine, pour de nouvelles aventures !!
Ps: Collage de la cuve avec perçages

_________________
avatar
Gilles-34
Posteur d'élite

Age : 69
Localisation : Pignan-34
Nombre de messages : 529
Date d'inscription : 08/10/2007

http://www.Aqua-Distribution.com

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Invité le Jeu 02 Oct 2008, 14:28

Superbe Gilles, sa promet grave pour le suite alors. Cool
vraiment sympa a suivre. Wink

Invité
Invité


Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Patrice_B le Jeu 02 Oct 2008, 18:45

Ce Gilles, il colle tellement bien les gros aquariums, qu'il pourrait en faire son métier tiens !
Tu n'y a jamais pensé GIlles ?

Bon ok je sors ... mais c'est du boulot en tout cas...

;-)
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Invité le Ven 03 Oct 2008, 08:55

Patrice_B a écrit:Ce Gilles, il colle tellement bien les gros aquariums, qu'il pourrait en faire son métier tiens !
Tu n'y a jamais pensé GIlles ?
Bon ok je sors ... mais c'est du boulot en tout cas...

Razz Razz C sur, toujours du très bon travail Wink

Invité
Invité


Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Gilles-34 le Ven 03 Oct 2008, 18:16

Septième étape:
* Fabrication de la cheminée de trop plein
* Pose du peigne amovible
* Pose et collage dans le bac

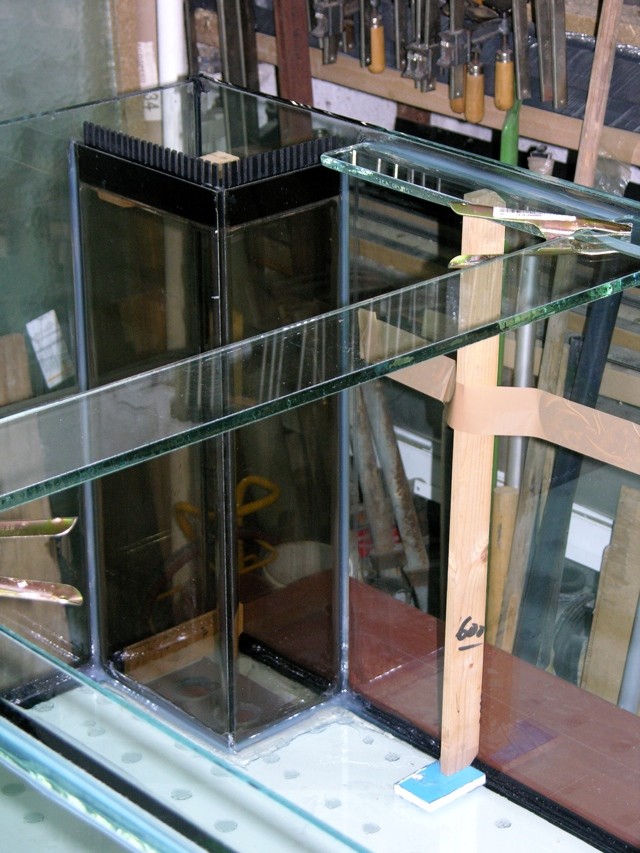

Fabrication de la cheminée de trop plein & Pose du peigne amovible






Pose des renforts, tirants & séchage




A la prochaine, pour de nouvelles aventures !!
Ps: Nettoyage de la cuve & raccords "Durso"

_________________
avatar
Gilles-34
Posteur d'élite

Age : 69
Localisation : Pignan-34
Nombre de messages : 529
Date d'inscription : 08/10/2007

http://www.Aqua-Distribution.com

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Gilles-34 le Sam 11 Oct 2008, 23:48

Huitiéme étape:
* Aqua emballé & chargé
* Manutention chez JP
* Mise en place et controle
* Branchements divers

Cuve chargée dans la camionette


On sort la cuve et on la pose.

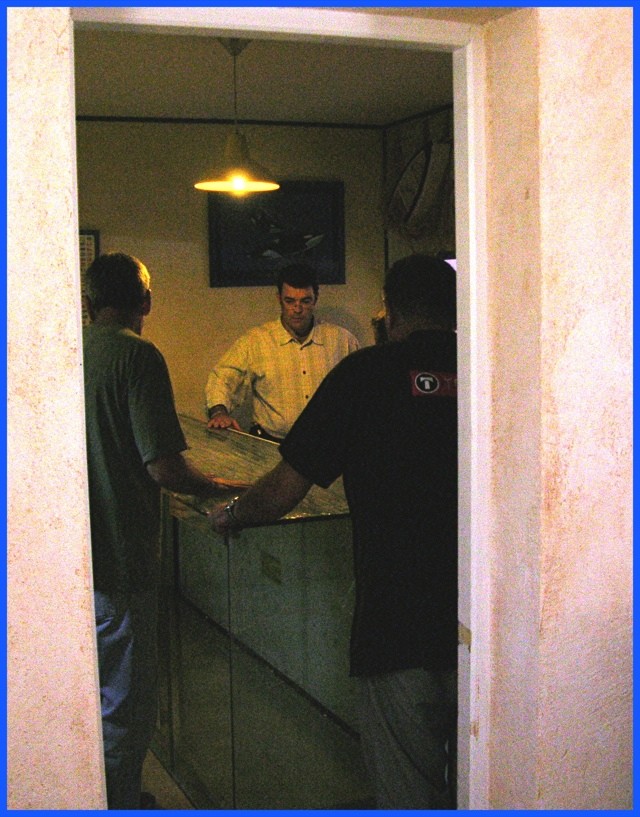

On la bascule sur le coté pour passer les portes
(655 de verre et passage 680 mm



Un chariot à chaque bout et on passe partout


Posée devant le support il faut la re-basculer.


Enfilée par le petit coté sur son support


La voila en place...!


Inspection générale


Cuve en place et approuvée
Long: 2600mm Larg: 900mm Haut: 650mm 1520 Litres et 240 Kg de Glace



Détail du trop-Plein à niveau variable


Réglage du trop-plein et passe coque

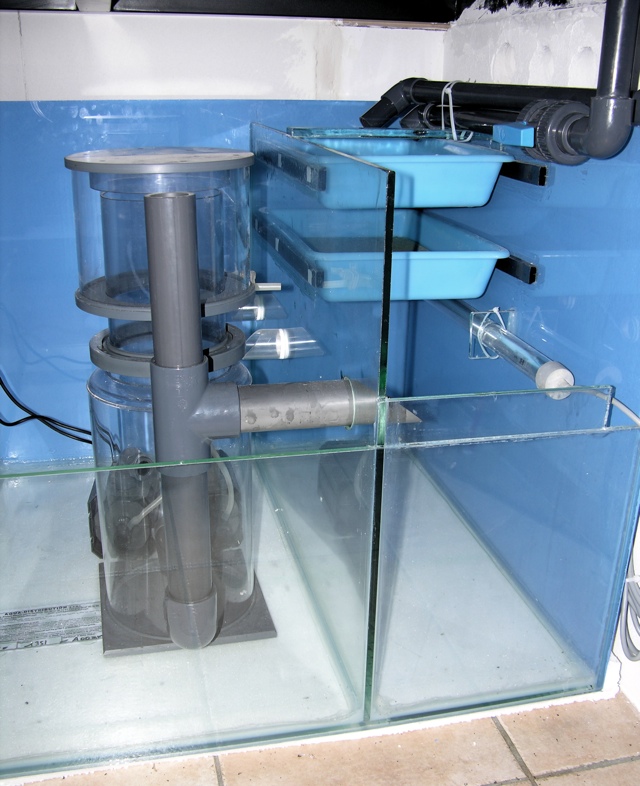

Arrivée eau sale de l'aqua dans le filtre
Long: 1000mm Larg: 800mm Haut: +-400mm 300 Litres dont réfugium +- 80Litres



Branchement & réglage du débit de la pompe de relevage


Canalisation et remontée d'eau


Bec verseur & orientable dans l'aqua.


Hotte + VMC pour évacuer l'air chaud


Mise en scêne et producteur: JP F.
Photo. de Alain34 & Gilles-34
A la prochaine, pour de nouvelles aventures !!
Ps: Remplissage et test du filtre et matériel

_________________
avatar
Gilles-34
Posteur d'élite

Age : 69
Localisation : Pignan-34
Nombre de messages : 529
Date d'inscription : 08/10/2007

http://www.Aqua-Distribution.com

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Patrice_B le Dim 12 Oct 2008, 00:55

Beau boulot, heureusement il y avait des costauds ;-)

Ca va faire joli !

Vivement la suite.


Dernière édition par Patrice_B le Dim 12 Oct 2008, 02:42, édité 1 fois
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par decibel34 le Dim 12 Oct 2008, 01:06

Impressionnant.... une fois en haut..... manquera que les glacons pour l apero devant!
avatar
decibel34
Morpion bien collé!!
Morpion bien collé!!

Age : 42
Localisation : Lieuran les beziers
Nombre de messages : 338
Date d'inscription : 06/10/2007

Revenir en haut Aller en bas

de la part d'alain34

Message par alain34 le Dim 12 Oct 2008, 21:30

bonsoir à tous, les photos de gilles ne souvrent pas curieux, suis je le seul ????, enfin un bon samedi aprés midi pour la mise en place et la deuxiéme couche dimanche, mise en eau complete bac et decant avec une mission eau de mer biensûr, 1500 litres au total pour que le circuit fonctionne, sable et support de pierre, brassage , écumage, l'écumeur avec la EHEIM 1060 usinée et modifiée avec un rotor à picot est d'une éfficacité redoutable, mise en place des automatismes, production de l'eau osmosé avec un osmoseur équipé d'une menbrane, c'est mieux, encore merci aux conseils du rayon animaux de brico marché CAPESTANG, mise en place de l'osmolateur avec le RAH à agitateur magnétique svp, tout est ok, matériel de marque , réalisation du bac et mise en place du bac du travail de pro, merci gilles, un plaisir de participer au projet de jp, il reste encore beaucoup de travail mais le gros oeuvre est términé, le weekend prochain la suite mais une photo du bac plein avec l'éclairage s'impose, jp sort l'appareil photo je sais que tu es devant actuellement, à + alain
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par yann34 le Dim 12 Oct 2008, 22:10

allez jp ,des photos

ps :elles s'ouvrent chez moi les tofs
avatar
yann34
Posteur d'élite

Age : 46
Localisation : magalas herault
Nombre de messages : 653
Date d'inscription : 08/10/2007

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Invité le Dim 12 Oct 2008, 22:47

superbe realisation cheers

elles sont ou les photos du bac plein scratch y'en a un qui se croit en week end ou quoi lol!

Invité
Invité


Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Invité le Lun 13 Oct 2008, 09:31

Vraiment superbe, Cool

Invité
Invité


Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par steve le Lun 13 Oct 2008, 17:07

les photos s'affichent chez moi
avatar
steve
modérateur
modérateur

Age : 39
Localisation : pinet
Nombre de messages : 451
Date d'inscription : 08/10/2007

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par alain34 le Lun 13 Oct 2008, 23:58

bonsoir à tous, c'est bon elles se sont ouverte celles de gilles, allez jp, la suite stp, à + alain
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Patrice_B le Mar 14 Oct 2008, 12:11

Les photos, les photos !
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Invité le Mar 14 Oct 2008, 12:48

il a du faire tomber l'APN dans le bac et vu qu'il a pas pied il ne peut plus le recuperer..... Razz

lol!

Invité
Invité


Revenir en haut Aller en bas

Re: Le Bac à Peponne New 1500L+300L 300Kg de verre

Message par Invité le Mar 14 Oct 2008, 14:23

Razz C vrai que là, sa fait un très grand volume.

Invité
