Transformation de mon 288 l en 250 l. (A VENDRE)

Page 1 sur 8 1, 2, 3, 4, 5, 6, 7, 8  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Patrice_B le Mar 20 Nov 2007, 18:12

Salut,

Et oui, finalement, puisque mon ancien 288 l ne trouve pas de repreneur (cuve, support et HQI), plutôt que le brader, j'ai décidé de m'en resservir. J'ai un peu de place finalement et la nostalgie de ma cuve ;-)
Bon mais a repartir autant essayer de faire ça au mieux. Toujours pareil, faut que ça soit économique (vous allez finir par me prendre pour un radin ;-), non, la période difficile n'est pas fini, mais on ne vit qu'une fois alors, je vais me faire plaisir avec ce que j'ai sans trop dépenser...
Tréve de palabre revenons au coeur du sujet...

Je voudrais ne voir aucune pompe dans le bac, ça fait un moment que j'y pense et ça me saoule de plus en plus ! La grosse Maréa et sa mousse dans le petit 100 l, me sort par les trous de nez
;-)

Le cahier des charges:
Je ne vais toujors pas utiliser d'écumeur, je garde le refuge, et je voudrais pouvoir écrémer la surface (film gras de temps en temps).
J'aimerais aussi avoir la possibilité d'une petite filtration sur mousse, permanente (nettoyage réguliérement comme maintenant la mousse de la marea dans le 100 l) ou provisoire...
Je voudrais aussi cacher le chauffage.

A suivre...


Dernière édition par Patrice_B le Lun 26 Jan 2009, 23:13, édité 5 fois
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Patrice_B le Mar 20 Nov 2007, 18:13

Avec Alain34, notre Géo Trouvetou local, nous avons discuté au Club, du comment brasser un bac sans que les pompes ne se voient.

En attendant de trouver la bonne solution, j'ai décidé de modifier le support du 288 l et de la faire rabaisser et un poil renforcer tant qu'a y être.

Juste avant la découpe des pieds, Alain me phone, il a eu une idée géniale. Le support en tremble encore , il était à l'atelier, et la disqueuse tournait déjà...
Il me propose non pas de couper le support pour le rabaisser, mais .. de le basculer !

Le support qui faisait 80 de large et 65 de profondeur sur 86 de haut, devient un support de 80 de large, 86 de profondeur et 65 de haut.
Heu c'est bon , tout le monde à suivit ?
Sacré bonne idée, simple mais hyper efficasse ! merci Alain.

Avec ça on va avoir 26 cm de place derriére la cuve, héhéhé...
Ensuite, il suffit de déssouder la potence et de la ressouder au bon endroit. Je la fais raccourcir un peu et avec les chutes, on rallonge la partie qui supporte le projecteur HQI, et on écarte vers l'arriére le support vertical (pour être a l'aise vous verrez plus tard.)

Le renfort sera fait avec des chutes de feraille pas très grosses, mais ça fera un peu comme des haubans, et ça suffira vue que la hauteur a diminué de 21 cm !

A suivre les photos du support...


Dernière édition par Patrice_B le Jeu 20 Mar 2008, 22:15, édité 1 fois
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

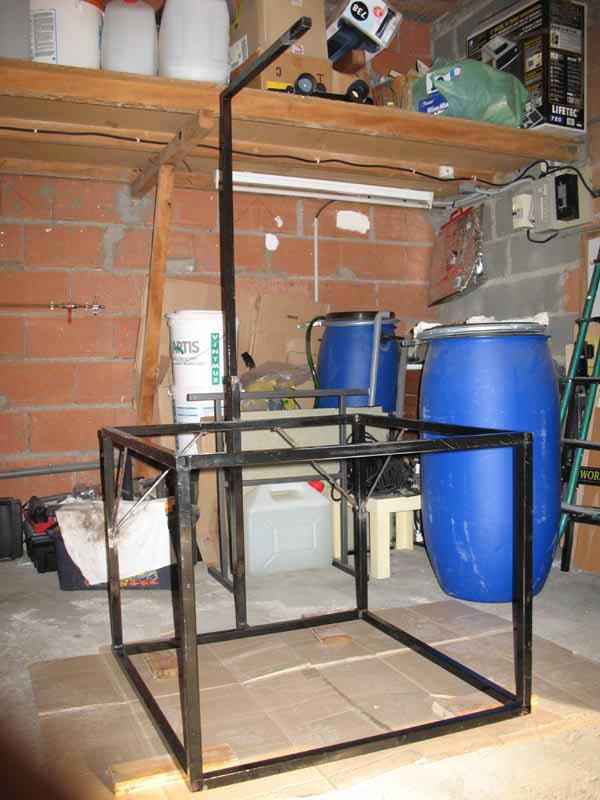

Photos du support modifié

Message par Patrice_B le Mar 20 Nov 2007, 18:14

Pour vous reposer de cette longue lecture des photos du support remanié, avant re-peinture.





On voit les petits renforts a l'arriére.
A quoi va servir la place ainsi gagné a l'arriére de la cuve de
80 x 60 x 60 ?

J'aurai un profondeur de 26 cm de large sur 80 de long (hauteur à voir) qui pourra recevoir une sorte de décantation externe au
niveau du bac qui me servira a planquer les pompes de brassages.

Of course reste a définir avec Alain34, comment mettre cela en place.
A suivre..
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Détail de la potence HQI

Message par Patrice_B le Mar 20 Nov 2007, 18:16

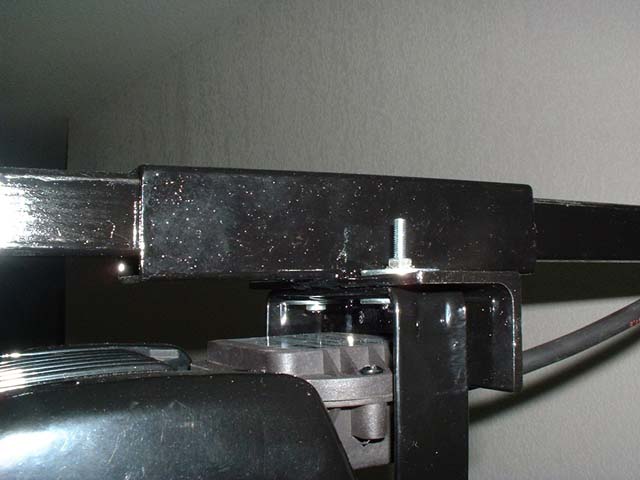

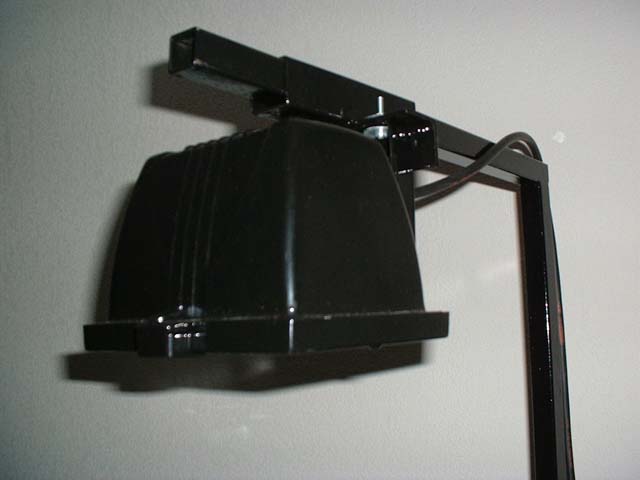

Toute la partie potence HQi est réglable, c'est le même systéme qu'avant.

Petit rappel en photos:


La potence rentre dans un tube carré plus gros, soudé sur le support derrière le bac. On la bloque avec un boulon,
pour pas qu'elle descende et c'est tout.

On règle pile poil au millimètre, comme on veut, la hauteur de la potence.

Le spot est aussi réglage en profondeur, et aussi en inclinaison.

On voit mieux ici le détail, le spot est fixé sur un tube carré la aussi plus gros qui peut circuler sur la potence.
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Modification surverse.

Message par Patrice_B le Mar 20 Nov 2007, 18:19

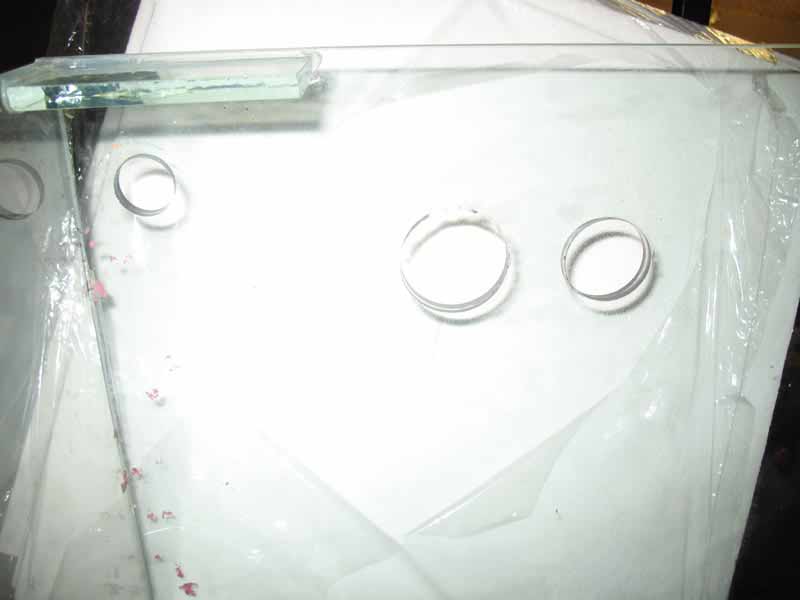

Aujourd'hui j'ai découpé un grande plaque de contre plaqué épais pour changer le dessous du bac et le mettre d'un seul tenant (86 cm de profondeur), et puis j'ai décollé la surverse en verre :

Avant :

Maintenant:


Je m'achemine vers l'utilisation d'une décante derrière le
bac au même niveau que ce dernier, qui me servira à placer
les pompes de brassages, le chauffage, la pompe du refuge,
et j'en profiterais pour ajouter une filtration mécanique,
ce qui reviendra un peu au même que la mousse sur la marea actuellement. (A rincer 2 fois par semaine).

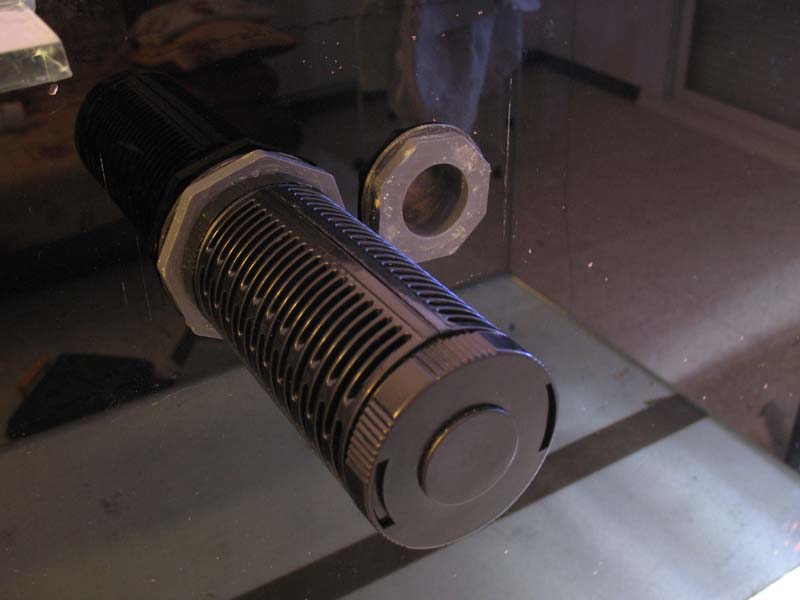

La prise d'eau sera réalisé par un crépine de resun,
placée à l'horizontale, à l'entrée d'un des deux gros
trous, la hauteur d'eau du bac devrait être de 50 cm...
La décante/boite à pompe, sera juste en dessous, à raz
de la prise d'eau, donc pas de perte en charge ni de bruit.
Je ne sais pas encore trop comment je vais utiliser les pompes,
sûrement des MJ 1200... Je vais essayer la resun et une marea
branchée le plus prés possible de l'autre grosse sortie pour voir
ce que ça donne.

Les MJ seront reliées au bac par des tuyaux PVC, qui sortiront au
bon endroits par dessus la vitre (coude ou arrondi) et par un trou
libre, je verrais la perte de débit engendrée.

Pour la sortie des tuyaux, il existe parait-il, un système a placer au
bout des tuyaux de sortie, avec une petite hélice qui évite le flux cisaillant, à voir...

Un système d'alternance des pompes serait le bienvenue, vu que je
n'aurai plus l'oscillateur :-(

A suivre...
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Invité le Mer 21 Nov 2007, 11:52

Bonjour,


Belle furtur realisation8) , je vois que dans le sud, on s'ennuie aussi l'hiver:lol:

a+ Dominique

Invité
Invité


Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Patrice_B le Mer 21 Nov 2007, 15:28

Je ne m'ennuie pas j'ai plein de boulot à la maison pour mes travaux, mais de temps en temps j'avance un peu le projet du bac, ça me change ;-)
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

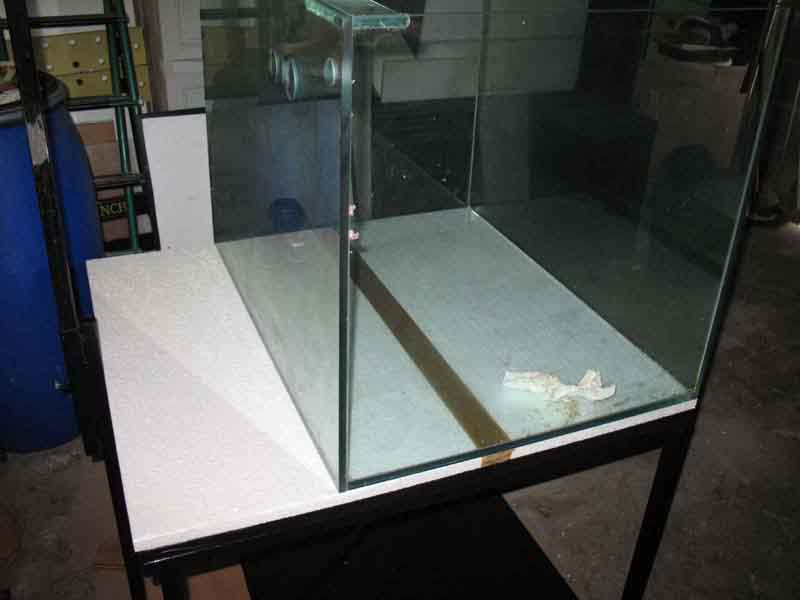

Bac sur support, emplacement future décante/boite à pompes.

Message par Patrice_B le Mer 21 Nov 2007, 15:29

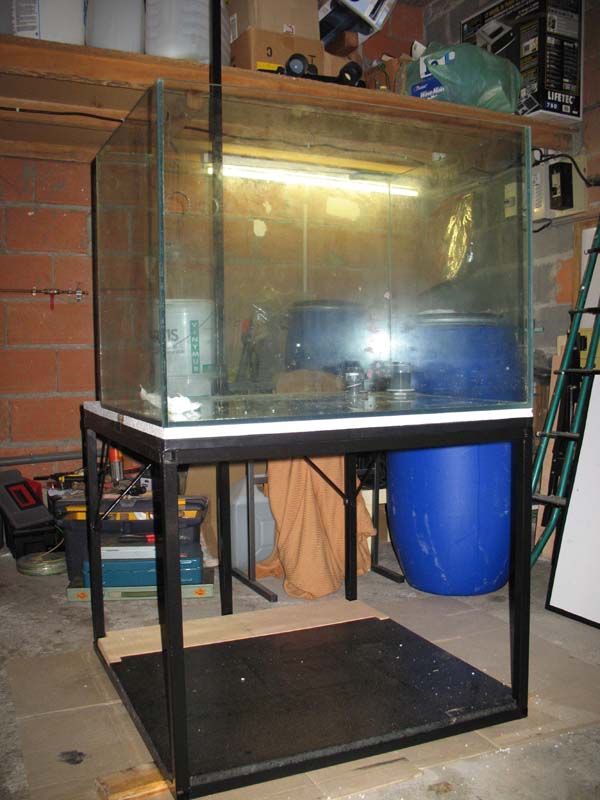

Voila le bac est maintenant sur son support. (toujours au garage ;-)
Il sera moins haut que le 288 l qu'il était avant, et c'est pas plus mal pour la maintenance.



On voit bien maintenant la place qu'il reste a l'arriére pour placer la décante/boite à pompe.



A suivre...
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Invité le Lun 26 Nov 2007, 12:52

t'en es ou avec la decante?

Invité
Invité


Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Patrice_B le Lun 26 Nov 2007, 13:54

Je l'ai commandé a GIlles34, je l'aurai, au pire, le Vendredi 7 Décembre.
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Peinture vitre arrière.

Message par Patrice_B le Jeu 06 Déc 2007, 17:08

Une petite new ;-)

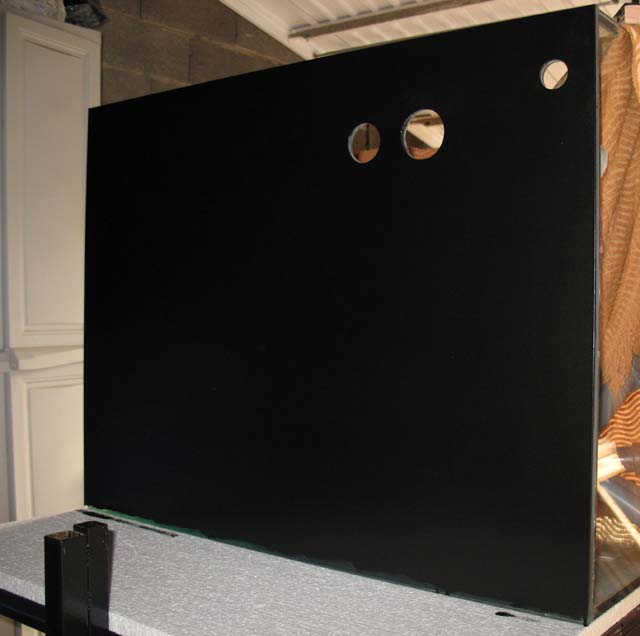

La vitre arrière est désormais peinte en noir (Glycéro 2 couches)



Au rouleau, en croisant ça rend très bien. On ne verra plus le compartiment technique, qui arrive demain soir...
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Ca avance.

Message par Patrice_B le Sam 08 Déc 2007, 12:30

Quelques nouvelles...

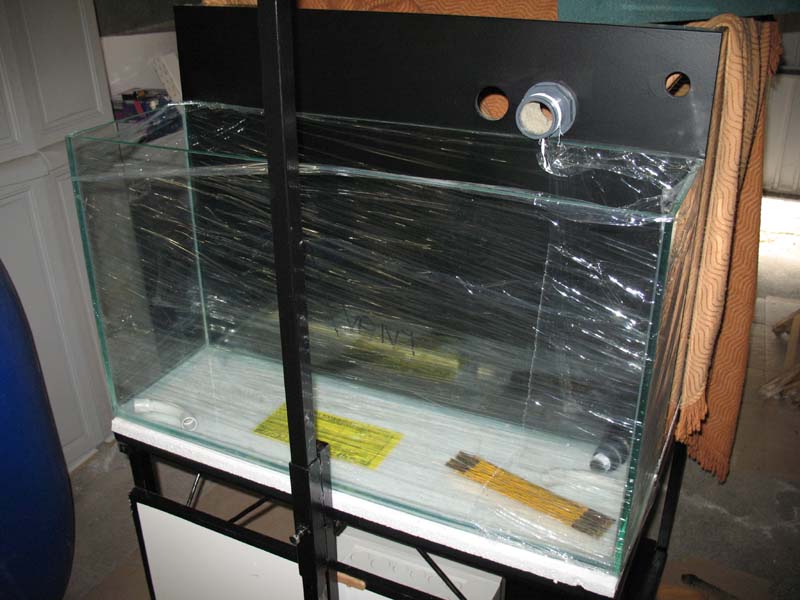

La cuve pour le filtre est arrivée :

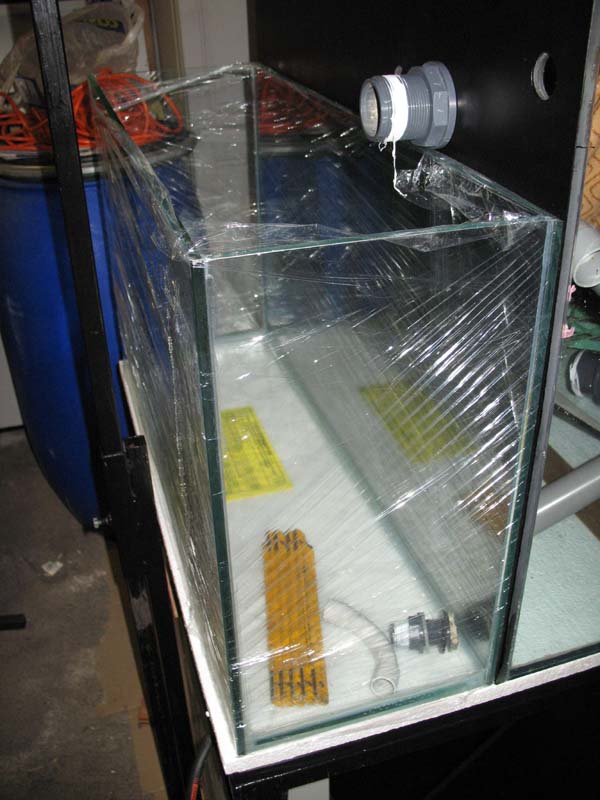

Des photos posée a sa place mais pas encore déballée (film plastique) ;-)


Ça fait un joli volume finalement (80 x 25 x 45 soit 90l brut)

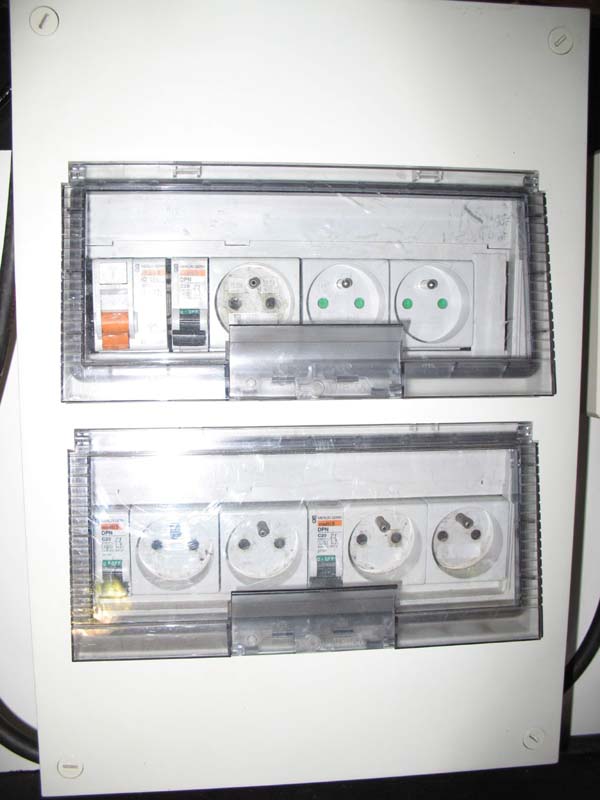

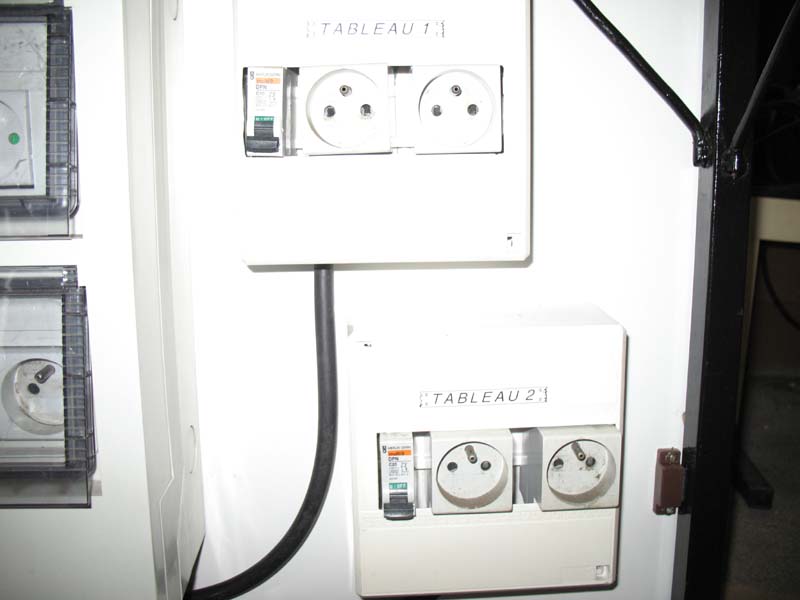

La tableau électrique est aussi en place :

Installé contre le fond (vue la profondeur de 85 cm, y'a de la place), avec du matériel de récupération.

Un 30 mA (40 A sur dimensionné mais récup, on changera plus tard)
protège l'ensemble des tableaux, les 11 prises sont protégées par 4 disjoncteurs, afin de séparer les circuit pour éviter
une coupure totale en cas de prob sur un seul circuit (sauf si disjonction différentielle bien sur).
Les DPN permettent aussi d'isoler facilement une partie de l'installation.

Il manque encore les repérage.

Et finalement j'ai du ajouter un fond au meuble pour accueillir les tableaux électriques. J'ai fixé la planche de mélaminé
(ancien plateau du 288 l, un peu retaillée en hauteur pour le passage des câbles) avec des aimants sur le support
métallique.

C'est facilement démontable et facile à poser ;-)

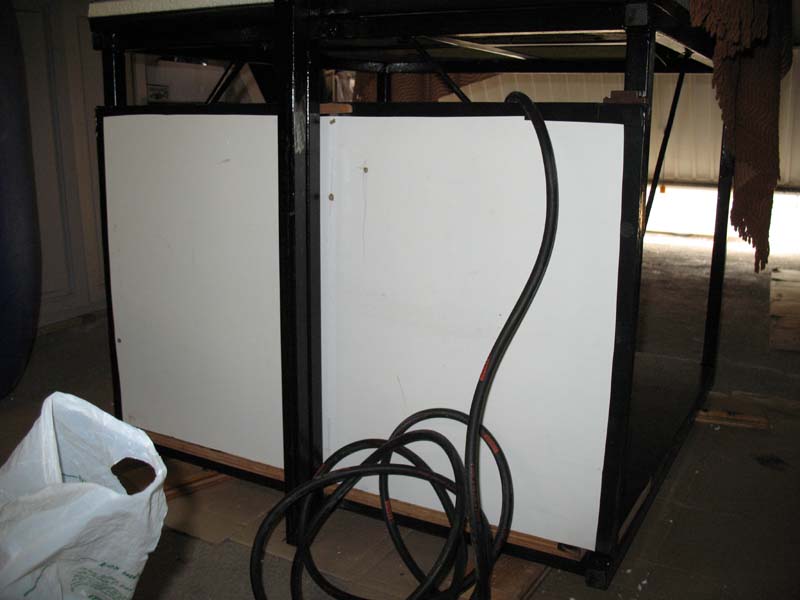

Vue de l'arrière du meuble.

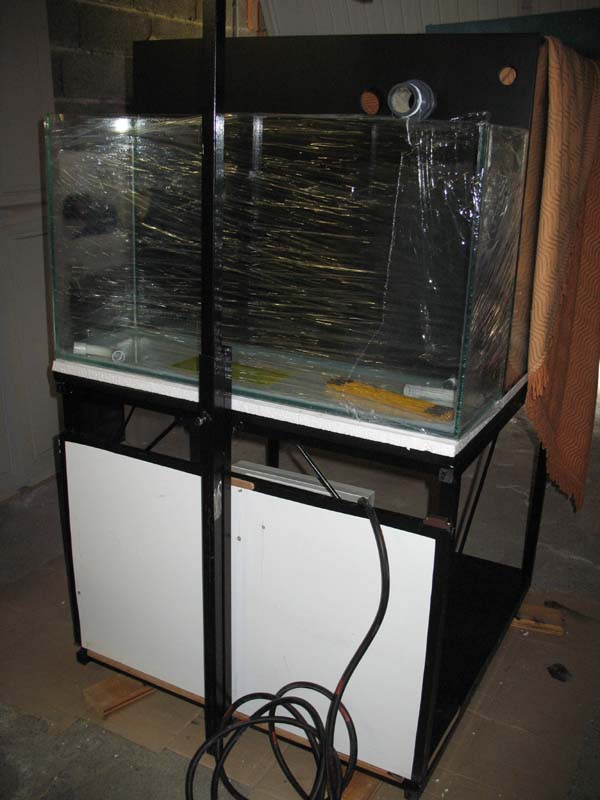

L'ensemble avec la cuve de filtration.

A suivre
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Invité le Sam 08 Déc 2007, 15:59

nikel cette decante

le passe paroie c'est le retour?

Invité
Invité


Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Gilles-34 le Dim 09 Déc 2007, 01:08

airvent a écrit: le passe paroie c'est le retour?

Punaise... Exclamation Exclamation l'écrou du passe coque, c'est juste, mais ca passe Very Happy Very Happy
Entre l'aqua et la cuve laisser 5mm, pour que les verres ne se touchent pas ou un poly de quelques millimetre
ca va être une belle instal.


Dernière édition par le Lun 10 Déc 2007, 22:53, édité 1 fois

_________________
avatar
Gilles-34
Posteur d'élite

Age : 68
Localisation : Pignan-34
Nombre de messages : 529
Date d'inscription : 08/10/2007

http://www.Aqua-Distribution.com

Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Patrice_B le Lun 10 Déc 2007, 07:04

Le passe paroi c'est pour alimenter en eau le filtre/boite a pompe (Il ya deux trous je pense qu'avec le plus gros j'en aurai assez).
Voir photos plus haut.

Et oui Gilles tu comprend j'ai insisté pour les dimensions précises du filtre
;-) Il est nickel, tu as bien bossé.

Encore que sur la photo, j'ai laissé l'emballage donc dessous il y a encore le petit polystirène qui fait épaisseur. Mais ça passe sans prob.

Oui, tu as raison, je laisserai un poly entre les 2 cuves...

A suivre.
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Bac dans la maison

Message par Patrice_B le Jeu 13 Déc 2007, 14:49

La suite :

Le bac est maintenant dans le séjour (merci Loulou pour le coup de main) et c'est pas un mal
il y fait meilleur et j'y vois mieux ;-)

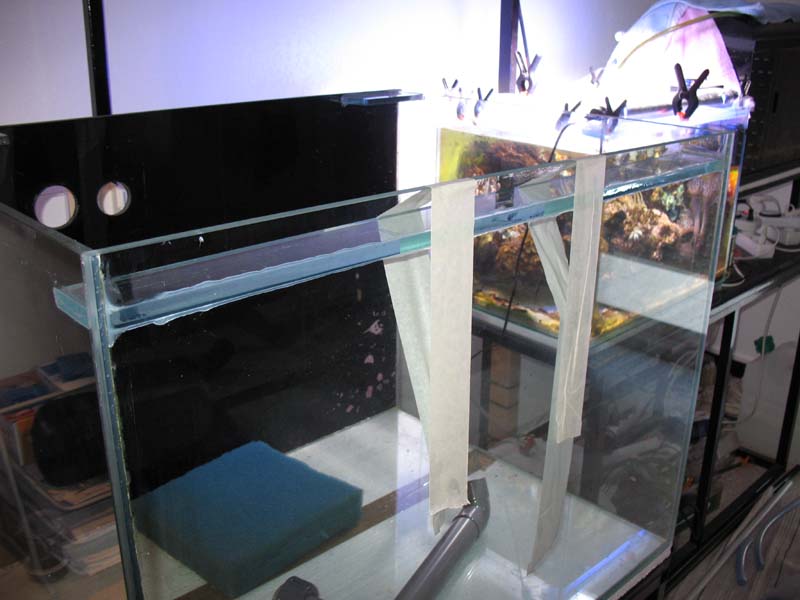

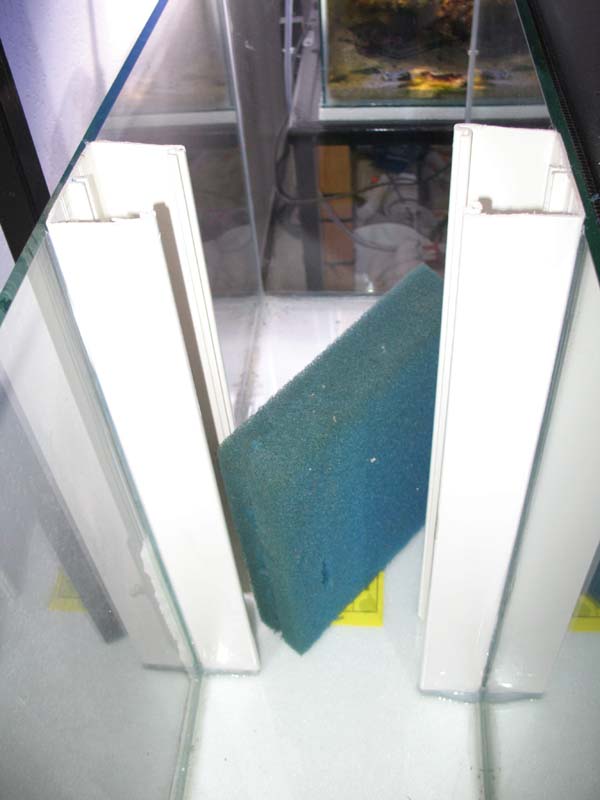

J'ai collé les morceaux de goulottes dans le filtre pour tenir la mousse bleue avec une colle plastique,
puis renforcé au silicone, et en même temps ça forcera l'eau a passer par la mousse et non
derrière la goulotte.


Tant que j'étais dans le silicone j'ai renforcé le bac en ajoutant un renfort de 12 mm d'épaisseur,
de 6 cm de large sur la face avant, ça me permettra aussi de poser le tube bleu !


A suivre, la tuyauterie ;-)
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Invité le Ven 14 Déc 2007, 10:59

a avance bien tout ca.
t'as prevu la mise en eau pour quand?

Invité
Invité


Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Patrice_B le Ven 14 Déc 2007, 16:46

Rien de prévu. Mais je vais essayer d'aller chercher de l'eau deman matin, je la mettrais tranquillement à chauffer...

J'ai encore des trucs à faire notamment les mettre en place les pompes de brassage et la tuyauterie... Je ne sais pas ou faire cracher exactement les 4 MP 1200 !
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Préparation crépine.

Message par Patrice_B le Sam 15 Déc 2007, 13:27

Préparation de la surverse pour alimenter en eau le filtre/boîte a pompe.

Récupération d'une crépine de pompe de brassage RESUN, modifié pour l'adapter au passe coque.
Merci Hervé !

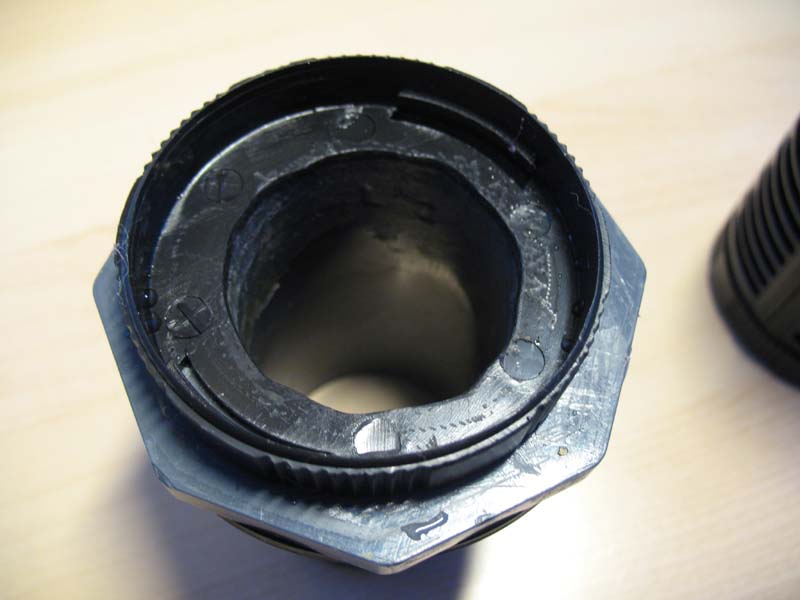

Un des deux support de crépine est collé directement sur la flasque du passe-coque puis en perçant
tout le tour agrandie à la taille du passe coque, et finition à la petite meule.
Ainsi le débit de l'eau sera maximum par rapport au passe coque.


La crépine monté sur le passe-coque.


Et enfin en place dans le bac.


Le second trou plus petit sera équipé d'un coude garnie de téflon, enfoncé en force dans le second
passe coque, et d'un bout de PVC, (j'y collerai une grille plastique au bout).
Si je le laisse vertical, il sera bouché, en l'inclinant je pourrais augmenter le débit d'alimentation du
filtre si besoin.

Hier soir au club, aprés une bonne discussion je sais comment je vais installer les pompes de brassage,
en rentrant j'ai même regardé le matos et j'ai trouvé ;-)
Merci les gars ;-)

Ce matin j'ai été faire le plein d'eau de mer ...
A suivre...
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Patrice_B le Ven 21 Déc 2007, 17:02

Le bac est en eau, je fais des essais avec les pompes de brassage dans le filtre a l'arriére.
Il faut les deux trous pour absorber la quantité d'eau qui circule (un peu plus de 400 l/h) et ça fais du bruit (mais on va y remédier).

Je ne penses pas laisser les 4 pompes tourner ensemble, ou alors je mettrais des plus petites, a voir...
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Invité le Sam 12 Jan 2008, 14:42

alors monsieur patrice, il avance ce bac?

Invité
Invité


Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Patrice_B le Sam 12 Jan 2008, 17:29

Pas vraiment non, je dois m'occuper de la maison, (faut que je la vende) donc j'avance pas trop sur le bac.

Ce matin j'ai acheté le matos (tube coude etc)...
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Enfin du neuf...

Message par Patrice_B le Ven 18 Jan 2008, 19:10

Non non, je n'ai pas disparu, simplement très peu de temps de libre a consacrer a mon projet...

J'ai quand même un peu avancé depuis le temps ;-)

Finalement, impossible de mettre les 4 MP 1200 dans le filtre (tous juste 2 et encore) à cause du bruit, malgrès les deux trous de la vitre arrière, trop de débit, et c'est pas faute d'avoir fait pas mal de bidouilles, mais pas moyen, vraiment trop de bruit.

Donc il a fallut réfléchir à un autre système, j'étais sur le point d'envisager (oh sacrilège) de placer une pompe dans le bac, quand notre génial bidouilleur, notre Géo Trouvetou à nous, Alain34 pour ne pas le nommer m'a suggéré une idée, un principe, finalement tout simple, comme toutes les bonne idées ...que je n'ai pas eu :-(
Merci Alain :-)

Alors le principe, c'est en fait de séparer la filtration et le brassage. Et ainsi plus de problème de débit.
J'entends venant du fond de la salle, tout prés du radiateur certain qui tente de faire de l'esprit en murmurant "Wahouu le mec il est fort ! "

Faisant fi de ces railleries, je continuerai mon explication, perché sur les hauteurs de mon indifférence...

Non ne partez pas, je reviens a ce qui nous intéresse.... Enfin j'espère...

Une MP 1200 de plus servira à la filtration, c'est silencieux, il suffit de noyer un peu le tube de 40 de 'descente' (on verra comment plus tard) et c'est parfait.

Bon pour le brassage, l'idée (je ne sais plus le nom que m'a donné Alain ?) c'est de faire une sorte de close loop avec les 4 MP 1200.
Une prise d'eau dans le bac, un circuit étanche dans la filtre et retour avec des tuyaux rigides branchés sur les sorties de MP.

D'accord ça fait un peu de plomberie, mais au moins, y'a plus de pompe dans le bac. Et puis commencez pas à critiquer avant d'avoir vu le truc terminé, hein, parceque autrement je vais ..heu pardon je m'égare...

Dans la pratique, on a deux cannes en 32, appuyées contre la vitre arrière, dissimulées en grande partie par le décor, mais accéssibles tout de même pour nettoyage, qui prennent l'eau par des crépines dans le bac. (En PVC pression pour la couleur sombre qui se confondra mieux avec le fond du bac

Elle passe par deux coudes par dessus la vitre arrière pour rejoindre une sorte de tuyaux en 40, qui reçoit les pompes, qui vont aspirer l'eau à l'intérieur. Les sortie de pompes se font par des bouchons percés, placés sur des tés, et retour au bac par de la tuyauterie rigide en 16 ou 20 je ne sais plus. Un peu plus gros que le diamètre des sorties de pompes pour un peu calmer le flux cisaillant.

Allez, tréves de baratin et place aux photos pour que vous compreniez mieux la chose.

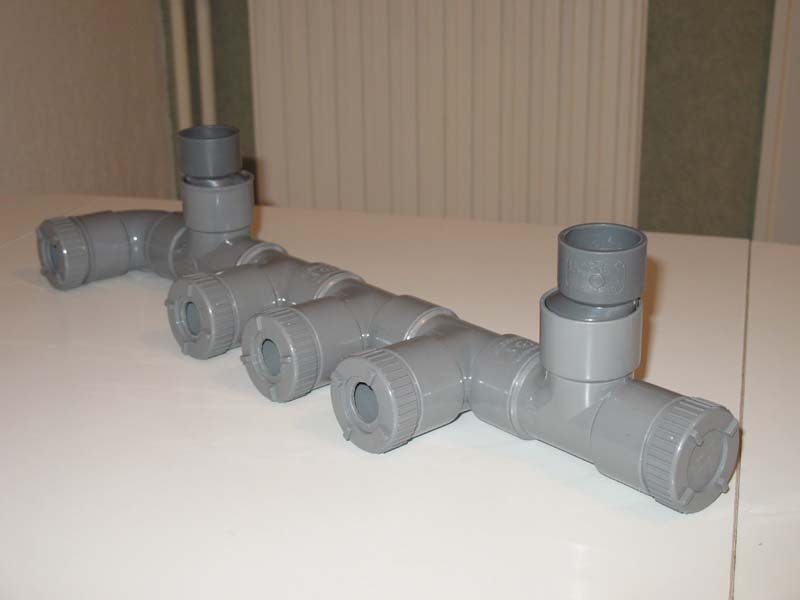

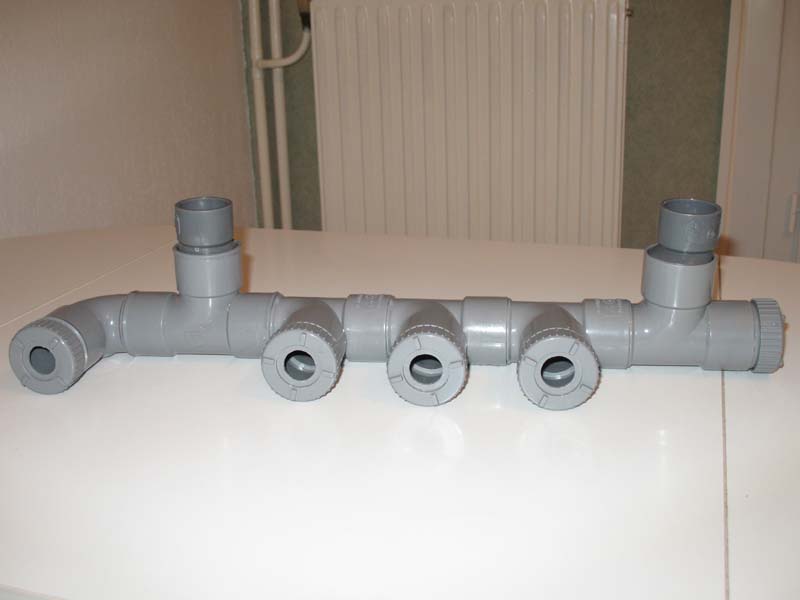

La 'barre' en 40 qui va dans le filtre:

On voit bien les bouchons percés. Un autre bouchon pas percé celui la, placé en bout permettra un netroyage facile de l'intérieur et surtout de faire prendre l'eau au bazar lors de la mise en place dans le filtre.

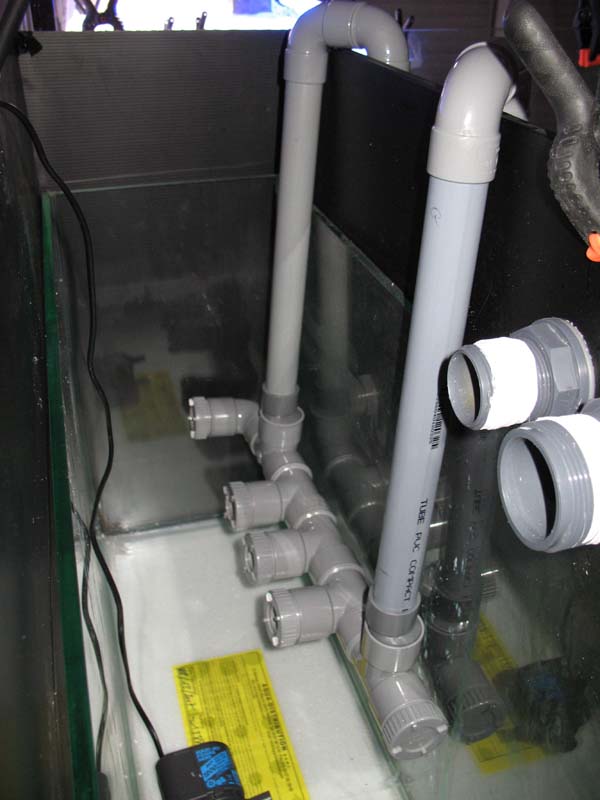

En place dans le filtre:

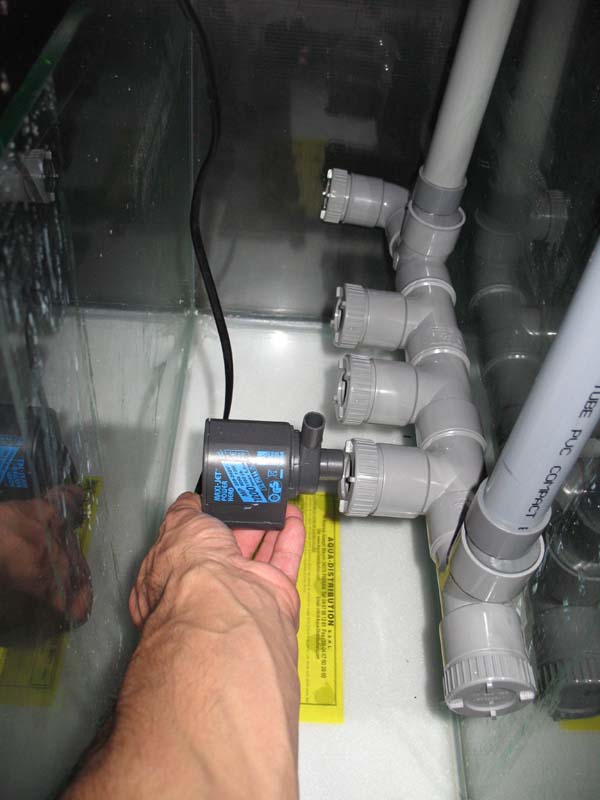

Les pompes viendront comme cela, la sortie vers le haut:

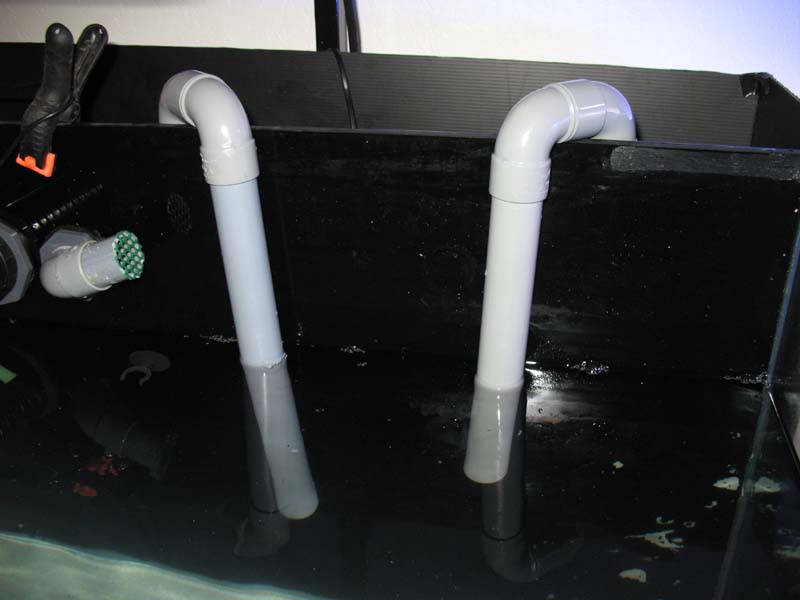

Une vue coté bac, juste pour le fun, les crépines ne sont pas encore la:


Je placerai des mousses entre la vitre et les tubes pour éviter les vibrations...
J'ai du supprimer les deux goulottes qui devaient supporter la mousse bleue, pour des raisons de place et pouvoir mieux accéder au bazar.
J'utiliserais un filtre sous l'arrivé d'eau...

A suivre, crépines et remonté des MP..
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Invité le Ven 18 Jan 2008, 20:18

OOOOOOOOOOUUUUUUUUAAAAAAAAAAAAA

pendant un moment j'ai cru que j'etais sur un forum de ricains avec tout ce pvc lol!
blague a part ca a l'air TERRIBLE

(j'ai du PVC pression diametre 25 si tu veux)

Invité
Invité


Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Patrice_B le Sam 19 Jan 2008, 01:07

;-)
Et attend, il n'y a pas encore les remontes des pompes vers le bac.

C'est noté pour le 25, merci c'est gentil, si besoin je te le dis.
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Transformation de mon 288 l en 250 l. (A VENDRE)

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 8 1, 2, 3, 4, 5, 6, 7, 8  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
