environ 800l le nouveau bac à hervé

Message par alain34 le Dim 18 Oct 2009, 17:55

bonjour à tous, hervé n'ayant pas le net pour l'instant je vais lui faire un petit sujet sur sa nouvelle installation sur laquelle il bosse depuis longtemps
la cuve de forme cubique fait 1,10mx1.10mx.065m de hauteur, un peu moins de 800l pour le bac
la décantation un ancien bac de batterie de gilles cloisonné en deux parties identiques
un coté filtration un coté refuge
la pompe de remontée une 1260 EHEIM avec un tube de 32mm de diamétre rigide
l'éclairage un déflecteur grand angle pratiquement la surface du bac équipé de trois support de lampe en douille E40, dans l'immédiat il y aura une seule lampe de 250w en 10 000k au centre
deux surverses d'angle avec deux descentes indépendantes équipées de vanne pour le réglage du bruit plus une autre descente par un tube simple en sécurité, tout en tube rigide de 40mm
la mise en eau douce pour un test c'est fait cet aprés midi, tout est nickel, pas de fuite, prochaine étape la mise en eau de mer, les photos prochainement, à + alain
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par laurent le Mar 20 Oct 2009, 18:29

je crois que vu le temps passé, et grâce un petit peu au voisin, ça va le faire Wink
vivement une photo
avatar
laurent
posteur en progression

Localisation : Montady
Nombre de messages : 140
Date d'inscription : 08/10/2007

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par Patrice_B le Mar 20 Oct 2009, 19:46

Et coté bruit, Hervé est content ?
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Mar 20 Oct 2009, 21:19

pas simple le reglage avec deux surverses mais coté bruit c'est raisonnable, coté salon c'est le calme plat, aucun bruit, à +
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par Patrice_B le Mer 21 Oct 2009, 18:13

Madame va apprécier alors ;-)
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

bac à hérvé

Message par alain34 le Sam 24 Oct 2009, 22:27

c'est parti pour quelques explications et surtout des photos tout d'abord la réalisation du support
bati dans un angle du garage contre la cloisson mitoyenne avec le salon
il est relativement haut
la dalle du garage étant bien plus basse que le plancher de la maison
les premiers rangs au sol sont en parpin de 20cm suivi de bloc de sipo en 20cm aussi jusqu'à sa hauteur totale
les blocs de récup de l'ancien club collé par 4 ont été découpé pour pouvoir être rebati

[img][/img]
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Sam 24 Oct 2009, 22:32

finition carrelé svp c'est nickel
vu la hauteur du plateau devant supporter la bac le support de la décant a dû être rehaussé afin de limiter la remonté d'eau et la grosseur de la pompe

[img][/img]
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Sam 24 Oct 2009, 22:36

le plateau fait le double de la surface de l'aquarium
la place de libre servira d'échaffaudage pour l'entretien du bac

[img][/img]


Dernière édition par alain34 le Sam 24 Oct 2009, 23:01, édité 1 fois
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Sam 24 Oct 2009, 22:39

la décantation cloisonnée au centre pour une partie filtre et l'autre réfugium
(ancien bac de gilles 1.60mx50cmx40cm

[img][/img]
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Sam 24 Oct 2009, 22:41

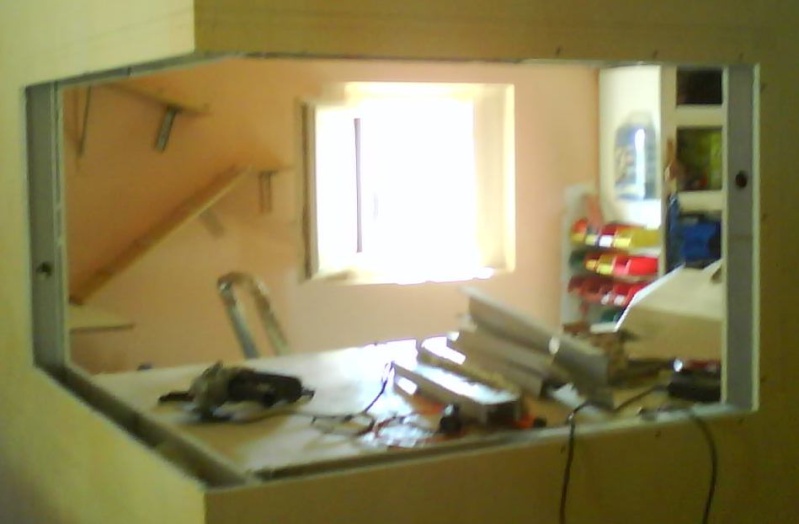

la découpe de la cloisson

[img][/img]
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Sam 24 Oct 2009, 22:43

mise en place du bac

[img][/img]
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Sam 24 Oct 2009, 22:47

mise en eau de l'installation à l'eau douce afin de tester la tuyauterie
[img][/img]
[img][/img]
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Sam 24 Oct 2009, 22:49

une vu d'ensemble de l'arriere de l'installation
l'éclairage est en 250w HQI dans un deflecteur trés grand angle
pratiquement la surface du bac
[img][/img]
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Sam 24 Oct 2009, 22:51

vu de face coté salon
l'effet de volume ainsi que de profondeur sont trés interressent cela promet pour la suite
[img][/img]
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Sam 24 Oct 2009, 23:00

prochaine étape la mise en haut de mer aprés quelques améliorations
1000l déjà stocké aujourd'hui donc c'est pour bientôt Wink
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par decibel34 le Dim 25 Oct 2009, 00:44

super boulot....

Je sais qui embauché pour l implantation de mon bac... Wink
avatar
decibel34
Morpion bien collé!!
Morpion bien collé!!

Age : 42
Localisation : Lieuran les beziers
Nombre de messages : 338
Date d'inscription : 06/10/2007

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par Patrice_B le Dim 25 Oct 2009, 10:47

Merci pour les photos Alain.

Effectivement il est sacrément haut coté garage le bac. Ca va faire zouli !


Dernière édition par Patrice_B le Dim 25 Oct 2009, 18:13, édité 1 fois
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Dim 25 Oct 2009, 14:56

oui je dirais même qui est dans le garage Very Happy
plus de pb de bruit d'humidité d'entretien de risque de salir, tout se fait par derriere où le sol ne craint rien
il a prévu d'y installer un petit évier pour le netoyage, la machine à laver n'étant pas loin l'eau courante ainsi que l'évacuation sont dispo
et coté chaleur en été plus simple à ventiller que dans une maison
à l'interieur on profite que de la vue, à + alain
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par Invité le Dim 25 Oct 2009, 15:01

superbe!
moi jalou Razz

Invité
Invité


Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par laurent le Dim 25 Oct 2009, 16:39

superbe réalisation Smile
expliquez moi les 3 descentes ??
je pensais qu'il n'y en avait que 2 !!!
avatar
laurent
posteur en progression

Localisation : Montady
Nombre de messages : 140
Date d'inscription : 08/10/2007

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Dim 25 Oct 2009, 17:56

d'origine ce bac était équipé d'un systéme de brassage assez particulier qui neccessité pas mal de trou,
de l'aspiration au retour d'eau tout le circuit était étanche ,
l'eau était aspiré par les deux surverses en surface et par le trou du milieu, il y avait deux retours d'eau qui passait par un tambour de distribution rotatif qui laissait passer l'eau au coup d'un coté un coup de l'autre et un coup des deux de facon cyclique,
on a dû du coup adapter en fonction des nouveaux besoins,
les deux descentes d'eau par surverse étant équipées avec des vannes pour travailler en tuyau plein afin de limiter le bruit aussi bien dans la colonne de la survese qu'à l'arrivé dans la décant il existait un risque de débordement du bac si les deux descentes subissaient une modification de débit dû à un corps étranger au niveau des vannes
on avait le choix entre une sécurité électronique par flotteur style AQUASECU made in magalas ou une autres descente directe, le trou central étant dispo il servira de sécurité anti débordement, à + alain
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par Patrice_B le Dim 25 Oct 2009, 18:16

J'avais oublié le mot HAUT dans mon précédent message ;-)

Pourquoi ne pas avoir gardé ce sytème de brassage, ça avait l'air pas mal non ?
avatar
Patrice_B
modérateur
modérateur

Age : 56
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par alain34 le Dim 04 Avr 2010, 13:10

hervé où es tu ??
c'est ici pour tes photos Very Happy
avatar
alain34
Posteur d'élite

Age : 49
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par Invité le Dim 04 Avr 2010, 14:12

belle réalisation, j'ai hâte de voir les photos du bac maintenant et de l'imperator

Invité
Invité


Revenir en haut Aller en bas

Re: environ 800l le nouveau bac à hervé

Message par jerome le Lun 05 Avr 2010, 19:24

salut herve c vrai on veux des photos!!!!!!!!!!! Very Happy
