Bac Recifal 1000 Litres de BECANE

Message par becane34 le Sam 14 Nov 2009, 21:38

bonjour a tous , je vais commençer par me presenter car je ne l avais pas fait .
j ai 43 ans et cela fait 20 ans que je fais de l aquarophilie en commençant par l eau douce tropical ,et cela fait a peu moins de 2 ans pour le marin.
j ai mis 8 mois a concevoir mon projet en recifal (internet + bouquins), et mon rêve a toujours été d avoir mon 1000litres chez moi depuis que j ai commençé l aquariophilie.pour pouvoir realiser ce projet j ai cassé 1 cloison du couloir de façon que le bac soit visible de 3 faces vu de la cuisine quand je mange et au salon quand le programme télé est nul c est a dire a assez souvent.
LE BAC ; 150X100X70 en 12 mn soit 1050litres avec 2 trous en 55 mn pour des tuyaux en 40 mn.
LA DECANTE.80X80X50 elle est partagé en deux avec 1 refuge 80x30x50 soit 120 litres avec 1 arrivée d eau en 32 mn au depart de l arrivée d eau dans la decante c est a dire de l eau sale non ecumée passant par 1 vanne pour pouvoir regler le debit dans le refuge, la 2 partie 80x50x50 soit 200 litres pour recevoir l ecumeur et la pompe de remontée[img][/img].
LE BAC A BOUTURES (voir refuge );80x40x50 soit 160litres alimenté par i pompe EHEIM 1000l/h l eau pris dans le compartiment de l ecumeur ( eau propre) avec 1 robinet afin de regler le debit.[img][/img]
sur la photo au premier plan on voit le logement de la pompe de remontée ou l eau du refuge et du bac a bouture se deverse afin que la pompe renvoie l ensemble vers l aquarium.
LA RESERVE D EAU OSMOSEE. 122X8X52soit 50 litres ce bac est placé derriere la decante[img][/img] enfin elle est derriere le feuille bleue ( j ai mis cette feuille pour eviter la formation d algues dans la cuve d eau osmosée).
apres les differentes cuves, passons a la construction du support.
au vue du poids de l ensemble c est a dire en poids brut 1050 pour le bac et 480litres pour le dessous , j ai donc monté 3 ipn en appui sur le mur porteur de la maison , sur la cloison que j ai cassé et sur le mur en agglo monté et posé sur la dalle afin de repartir et divisé le poids total.[img][/img]sur la photo sous les agglo j ai mis 1 plaque de komacel fixé au sol par de colle polyrethane, ensuite du siporex et enfin les agglo . les 2 materiaux sipo et komacel sont imputrescibles , c est pourquoi ils se trouvent sur le sol.la surface des bac sous l aquarium est protégée par du plexiglass peint en blanc d un cotê et fixé au sol par du polurethane, l etancheitée des plaques et du mur en agglo est faite aussi avec la même colle afin que
l eau ne puisse passé par dessous. bien entendu l ensemble de ce support est recouvert par du polystyrene de
5 mnn d epaisseur.[img][/img]
avatar
becane34
modérateur
modérateur

Age : 51
Localisation : pezenas
Nombre de messages : 1278
Date d'inscription : 03/05/2009

Revenir en haut Aller en bas

recifal

Message par becane34 le Sam 14 Nov 2009, 23:13

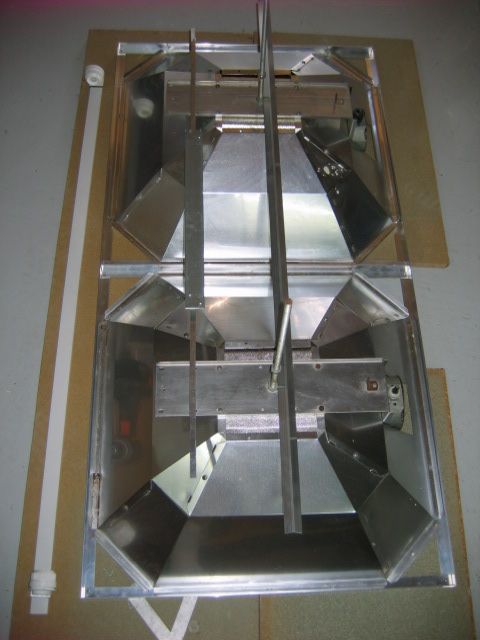

apres le support la galerie d eclairage.
j ai pris de la corniere en alu 20mn x20mn et des rivets en inox,elle mesure 130x66cm,avec 2 reflecteurs 65x65cm monté en 2x400watts (10000k) et 2 t5 de 54watts en aquascience de 22000k (pourquoi du 400w car je compte partir avec du sps et lps).[img][/img]
les refecteurs et l ossature de la rampe est fixé par des rivets inox(eviter oxydation au dessus du bac).a gauche de la rampe j ai pris des baguettes de plinthes electriques pour faire mes 2 rampes de t5[img][/img] ensuite j ai decoupé et collé les embouts etanches t5[img][/img] il n y a que le ballast t5 sur la galerie et ballast hqi sont deportés.
cette galerie est fixé par 2 equerres de bricoman(des chaines me permettent de regler la hauteur)il faut que je paufine le passage des cables electriques au dessus de la rampe et faire 1 bandeau pour eviter d eclairer la piece (reflecteur grand angle.)
en haut a droite j ai cassé le mur pour pouvoir installer 1 extracteur air ,on le voit sur la photo en haut a droite de la galerie, effectivement comme me l a dit GILLES ,il aurait été preferable de faire 1 conduit au dessus de la rampe pour pouvoir mieux extraire l air humide, mais d un point vue esthetique je ne peux pas le permettre car ma piece est petite et cela aurait fait mastoc.
[img][/img]
LE MATERIEL;
BRASSAGE; 2 pompes 6105 et deux 6055 de tunze avec le multicontroller et 1 pompe4500 dirigée sous le support des pv afin de degagé le max de sediments
REMONTEE;1 pompe sicce 5800 (et oui erwan le fameux turn OVER) tres silencieuse (en plus j ai fais 1 support en komacel avec 4 joints de robinetterie afin de reduire la transmission des vibrations de la pompe a la vitre du bac)
je remonte avec du tuyau annelé en 40mn et je sors sur le bac en 32 mn.
ECUMEUR; BBK 250 avec sa pompe 3500l/h eau et 1500l/h air.
CHAUFFAGE;2 combinés de 300watts rena et eheim
PIERRES VIVANTES;130kilos de l indO
OSMOLATEUR
RO CONTROLLEUR tunze (pour le recompletement de la cuve eau osmosée)mon osmoseur se trouve dans le garage avec 1 filtre a sediments en amont de l electrovanne afin de la proteger)
CONTROLLEUR DE TEMPERATURE tunze pour le declenchement des ventilateurs de surfaces
1 rampe de 6 ventilateurs et 1 rampe de 4 ventilo de GROTECH.[img][/img][img][/img]
sur cette photo on voit bien la vanne de reglage de debit pour le refuge et en premier plan on voit le tuyau de la pompe de remontée (les bouts en gris sont pour protegés le tuyau des vibrations sur la tranche de la vitre )

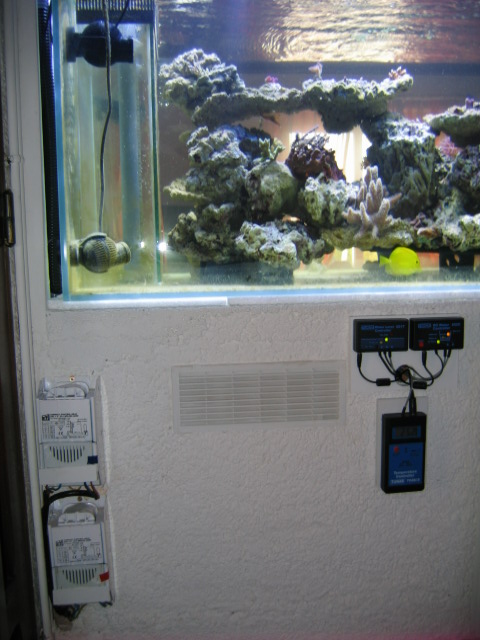

sur photo du haut j ai fais 1 grille de ventilation pour eviter l humiditée du dessous du bac.
le support des pv;
[img][/img]
[img][/img]
au depart pour mon support je comptait le faire avec des bac de manutention achetés a brico depot mais les trous pour laisser passer les sediments etaient trop eloignés les uns des autres , donc je me suis orienté sur de la grille optique. sur la photo on voit ses supports j ai donc fixé la grille optique sur des tubes en pvc de 5cms de haut et perçé de part en part afin d eviter l accumulation des sediments.
pour la partie electrique de l installation, je suis parti sur 2 lignes differentes , et je me suis protegé avec 2 differentiels 30ma afin de faire 2 circuits pour doubler le brassage , le chauffage et l eclairage ( 3 elements indipensables en cas de probleme sur 1 element electrique defaillant)[img][/img][img][/img]
j ai mis des caches afin de camoufler au max les fils des capteurs[img][/img][img][/img]

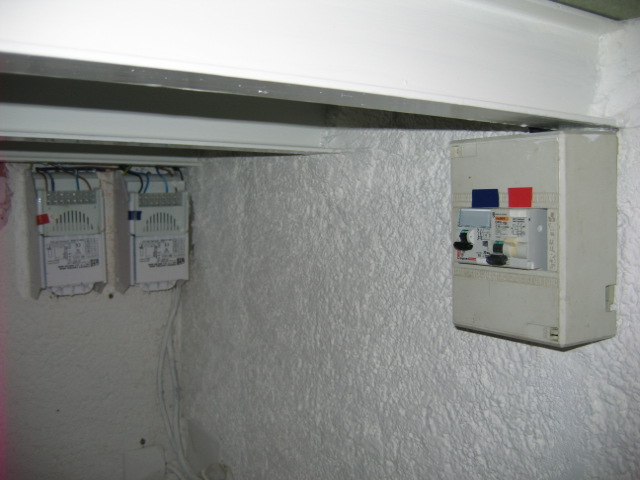

sur 1 photo on voit les ballast sous le bac et a 1 autre photo ils sont a l exterieur , merçi a ALAIN pour ce conseil ( humiditée avec ballast je pense que j aurais eu des pb par la suite.
avatar
becane34
modérateur
modérateur

Age : 51
Localisation : pezenas
Nombre de messages : 1278
Date d'inscription : 03/05/2009

Revenir en haut Aller en bas

1000litres

Message par becane34 le Sam 14 Nov 2009, 23:54

desolé , mais je fais des pauses car j ai pas envie d internet me plante au moment que j ecris.
dernier chapitre;
dans les 2 bacs refuge et boutures , j ai mis 10 cms de sable dsb avec des pierres vivantes afin de coloniser le sable et reduire les pv dans le bac pour donner de l espace.[img][/img] le bac tourne depuis 2 mois ,la phase algual diminue , je pense mettre le sable demain matin pour cloture le bac.
[img][/img][img][/img][img][/img]
pour la descente j ai voulu partir avec le fameux systeme durso sur 2 descentes car au depart j avais prevu 1 pompe de remontée de 12000l/h (aquarium systems), j ai passé 2 jours a essayé de le regler ça etait 1 cata .au bout de 2 jours j ai appelé géotrouvetout (made in magalas c est la classe)qui m a dit viens voir mon systeme chez moi. et donc je suis avec 1 descente en 40mn ajourer par des entailles et le 2 en secu en cas de debordement.[img][/img][img][/img][img][/img][img][/img][img][/img]
j espere que ce post permettra a certain de les aider dans leur projet car pour moi heureusement que internet existe , car pour monter ce projet seul c est des jours et des jours devant l ordi.
je voulais preciser que toute mon installation fait un petit bruit sourd car le bac se situe 2 metres de la telé. (mon CAF a eté amelioré) mais beaucoup moins que mon 400litres avec l ecumeur mce600 de DELTEC (tres bon ecumeur a accroché sur le bac)A+
avatar
becane34
modérateur
modérateur

Age : 51
Localisation : pezenas
Nombre de messages : 1278
Date d'inscription : 03/05/2009

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par Seb.p.m le Dim 15 Nov 2009, 00:02

vraiment un bac et un projet magnifique!!!

beau boulot Wink
avatar
Seb.p.m
Admin
Admin

Age : 29
Localisation : Béziers
Nombre de messages : 1059
Date d'inscription : 09/11/2008

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par becane34 le Dim 15 Nov 2009, 00:06

merçi sebastien,vendredi prochain je viens avec mon cheque de la cotisation j aimerais bien voir les rubriques interdites a+
avatar
becane34
modérateur
modérateur

Age : 51
Localisation : pezenas
Nombre de messages : 1278
Date d'inscription : 03/05/2009

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par alain34 le Dim 15 Nov 2009, 08:37

trés belle installation , mûrement réfléchi, le résultat est superbe, le décort est trés réussi, spacieux volumineux avec des passage et de la hauteur, comment as tu fais pour tenir les pierres ???, vivement qui est le sable pour te faire une petite visite Very Happy
avatar
alain34
Posteur d'élite

Age : 50
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par becane34 le Dim 15 Nov 2009, 11:26

l element haut du decor , c est 1 pilier aquaroche sur lequel j ai pu mettre les pv ,il n y a seulement celle du haut qui ferme le passage ,celle ci est posée avec de l epoxy et en plus elle est encastrée dans l autre pierre.
avatar
becane34
modérateur
modérateur

Age : 51
Localisation : pezenas
Nombre de messages : 1278
Date d'inscription : 03/05/2009

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par Patrice_B le Dim 15 Nov 2009, 12:44

Ah merci d'avoir pris le temps de nous poster toutes ces photos !

Superbe installation et beau boulot bravo !

Décidément les membres de notre club ont de sacrèment belles installations, chapeau !

Le décor a beaucoup de gueule, j'avoue que j'aimerais voir tou ça de visu moi aussi ;-)
avatar
Patrice_B
modérateur
modérateur

Age : 57
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par alain34 le Dim 15 Nov 2009, 13:12

oui je trouve aussi que le décort est trés reussi, je pense que sébastien va devoir prévoir dans son planning une visite guidée Laughing
avatar
alain34
Posteur d'élite

Age : 50
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par Invité le Dim 15 Nov 2009, 13:43

ah oui tres sympa ton intalle

moi aussi je prends un ticket pour la visite Rolling Eyes

mais pas dans cet etat (y a pas de sable Razz )

Invité
Invité


Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par decibel34 le Dim 15 Nov 2009, 14:08

J aime beaucoup la déco en colonne...
avatar
decibel34
Morpion bien collé!!
Morpion bien collé!!

Age : 43
Localisation : Lieuran les beziers
Nombre de messages : 338
Date d'inscription : 06/10/2007

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par Invité le Dim 15 Nov 2009, 15:43


sur mes montages, le niveau de l'eau arrive qu'a la moitie du tuyau horizontal. c'est peut etre pour ca que ta descente faisait beaucoup de bruit

Invité
Invité


Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par Gilles-34 le Dim 15 Nov 2009, 19:49

Pour le Durso qui va bien c'est ca......

Détail du trop-Plein à niveau variable


Réglage du trop-plein et passe coque
Le robinet permet de faire monter le niveau dans le déversoir & n'avoir que 5% d'eau qui tombe dans le tube haut.
Débit et silence garantie.
Les peignes amovibles ont été remplacés par du grillage plastique vert à maille de 10mm (Débit et passage de l'eau augmenté de 80%)


Arrivée eau sale de l'aqua dans le filtre
Long: 1000mm Larg: 800mm Haut: +-400mm 300 Litres dont réfugium +- 80Litres



Le matériel en marche

_________________
avatar
Gilles-34
Posteur d'élite

Age : 69
Localisation : Pignan-34
Nombre de messages : 529
Date d'inscription : 08/10/2007

http://www.Aqua-Distribution.com

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par alain34 le Dim 15 Nov 2009, 20:02

j'ai vu avant la mise en eau du bac deux sortes de grille, une noire à petit carreaux et une grisse style couvercle de cageau ??, peux tu nous en dire plus et ton choix finalement pour le support de ton suberbe décors
avatar
alain34
Posteur d'élite

Age : 50
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par becane34 le Dim 15 Nov 2009, 20:11

pour la visite il y a aucun probleme , comme je l ai dit a ALAIN les bieres sont au frais et ça serait avec un grand plaisir de vous faire l installation.
j accepte même les bretons. pour le durso , j avais mis le niveau a moitie dans les bec et je ne suis jamais arrivé a regler ( 1 journée complete avec 1 collegue adepte du durso)
avatar
becane34
modérateur
modérateur

Age : 51
Localisation : pezenas
Nombre de messages : 1278
Date d'inscription : 03/05/2009

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par becane34 le Dim 15 Nov 2009, 20:19

au debut j avais acheté des bac de manutention a brico depot que j ai decoupé pour garder les fonds et les cotés.cet ensemble ne me plaisait pas car les trous trop ecartés donc possibilité d accumuler des sediments .pas top. en plus pas assez rigide.
c est pourquoi j ai acheté de la grille optique tres resistante fixé avec des tuyaux pvc (ceux ci ajourer)
avatar
becane34
modérateur
modérateur

Age : 51
Localisation : pezenas
Nombre de messages : 1278
Date d'inscription : 03/05/2009

Revenir en haut Aller en bas

de la part d'alain34

Message par alain34 le Dim 15 Nov 2009, 22:28

dur dur le réglage du durso Very Happy merci pour les infos sur les supports
avatar
alain34
Posteur d'élite

Age : 50
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par Patrice_B le Lun 16 Nov 2009, 12:12

Même les bretons sont acceptés, bon tant pis on fera avec

;-)

Merci a Gilles aussi pour les photos.
avatar
Patrice_B
modérateur
modérateur

Age : 57
Localisation : Cazouls les Beziers
Nombre de messages : 2501
Date d'inscription : 08/10/2007

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par Invité le Lun 16 Nov 2009, 14:30

Même les bretons sont acceptés, bon tant pis on fera avec ;-)

s'ils n'existaient pas il faudrait les inventer Very Happy

en tout cas merci ca sera avec grand plaisir

Invité
Invité


Revenir en haut Aller en bas

de la part d'alain34

Message par alain34 le Dim 22 Nov 2009, 19:23

bonjour à tous, je vais faire des jaloux, samedi aprés midi avec hervé on a eu droit à une visite guidé de l'installation de sébastien,
en photo cela donne une idée par contre en vrai cela ne rigole pas coté matos, le monstrueux écumeur est à peine audible ainsi que le reste du matériel,
l'ensemble est hyper silencieux,
assez impressionnant vu la grosseur de la pompe de remonté et son débit, on entend rien,
malgrés une surverse sans durso pas un bruit,
la partie décant est conséquente avec compartiment refuge et un autre pour de la pv pour un vrai berlinois,
rien n'a été laissé au hasard, même la réserve d'eau d'un bon volume se fait discrete pour optimiser la place disponible
coté bac beaux poissons en pleine santé,
spacieux avec un volume de nage important grace à un décort structuré tout en hauteur avec de nombreux passages
sébastien avait mis le sable de fond, bien blanc et assez fin, il illumine l'aquarium
cela va être un regal pour les détritivores fouisseurs Laughing
attention l'éclairage est trés puissant, lunette de soleil obligatoire pour la visite Very Happy
enfin pour résumé une installation réalisée dans les regles de l'art où l'absence de bruit de fonctionnement est aussi une grande réussite cheers
trés bonne continuation à sébastien
ce bac est plein de promesse pour l'avenir, que du bonheur
Wink
avatar
alain34
Posteur d'élite

Age : 50
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par becane34 le Dim 22 Nov 2009, 20:23

merçi alain pour ses remarques , je pense que je devrais faire payer pour la visite ,c est vrai que pour la lumiere je vais prevoir des bandeaux de chaque cote pour eviter la dispersion de l eclairage. c etait 1 des point que je dois ameliorer comme je l avait marqué dans mon post.
a qui la prochaine visite
avatar
becane34
modérateur
modérateur

Age : 51
Localisation : pezenas
Nombre de messages : 1278
Date d'inscription : 03/05/2009

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par Invité le Dim 22 Nov 2009, 22:22

a qui la prochaine visite
a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi, a moi Very Happy

Invité
Invité


Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par becane34 le Lun 23 Nov 2009, 19:20

ne t inquiete pas erwan il y aura de la biere pour tout le monde , des que tu parle alcool avec un breton tu ne le retient plus
avatar
becane34
modérateur
modérateur

Age : 51
Localisation : pezenas
Nombre de messages : 1278
Date d'inscription : 03/05/2009

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par Gilles-34 le Lun 23 Nov 2009, 19:50

Je devais gouter au chouchen (en breton chouchenn, chufere ou mez d'après le dictionnaire An Here, historiquement proche mais pourtant différent de l'hydromel, est une boisson alcoolisée obtenue à partir de la fermentation du miel dans de l'eau) voir l'aquarium, vendredi prochain. Mais un contre-temps me fais reporter le mal de tête et le concert de binioù

Voici une petite idée de la derniere visite de l'aqua.....


_________________
avatar
Gilles-34
Posteur d'élite

Age : 69
Localisation : Pignan-34
Nombre de messages : 529
Date d'inscription : 08/10/2007

http://www.Aqua-Distribution.com

Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par Invité le Lun 23 Nov 2009, 23:59

Laughing
et ca c'etait au debut apres ils ont mis la bigoudenn

Invité
Invité


Revenir en haut Aller en bas

Re: Bac Recifal 1000 Litres de BECANE

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 10 1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
